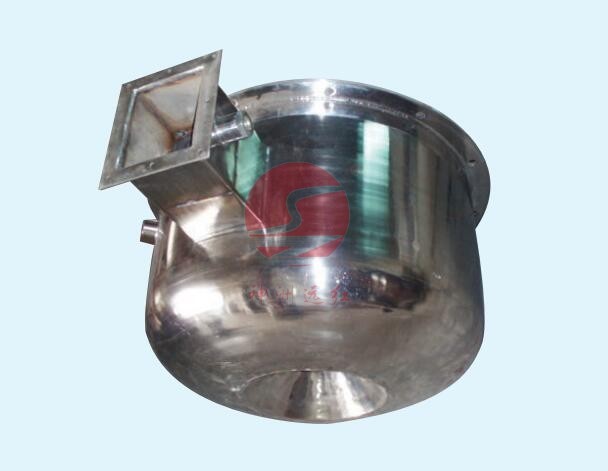

T/GF-M型遠紅外加熱裝置外殼材料為不銹鋼，加工后的殼體示意

產品型號及標志含義

防爆標志

Ex d e s IIB T2 Gc（可燃性氣體防爆標志）

Ex tD A22 IP54 T290℃ (可燃性粉塵防爆標志)

遠紅外加熱裝置制造質量指標

1、Q/321182APH 004-2016

2、GB/T19001-2008/ISO9001：2008

3、生產許可證編號：XK06-014-01844

4、防爆合格證標志：ExdesⅡBT2Gc / Ex tD A22 IP54 T290℃

用戶需提供的參數及注意事項

1）反應反應（容器）的外形尺寸、形式（立式/臥式）、材質、放料口形式/尺寸，安裝空間

尺寸，地面距離平臺高度，盡可能提供設備圖紙；

2）容器的類別：屬常壓反應釜，減壓釜，還是高壓反應釜；

3）反應釜（容器）材質：碳鋼、不銹鋼、鈦材、搪瓷、復合板、玻璃；

4）屬蒸餾釜或者精餾釜需提供是連續使用或者間接使用，是否在減壓下完成；

5）物料的最高使用溫度、投料時初溫；

6）物料的比熱容、氣化熱、熔解熱或提供物料的總吸收量；

7）物料的升溫時間，需要的恒溫時間，是否需要降溫請注明；

8）原來加熱方式及升溫時間范圍以便于制造商參考；

9）物料的重量、加料系數、液位高度變化情況、如是一次性投料或是分批投料請注明

10）物料的特性：主要指是否屬于易燃易爆物品，物料的粘度，反應是否放熱；

11）屬液態或者氣態流動型的工藝，需提供進口與出口的溫差，流量、流速、質量、介質名稱、壓力、比熱容、傳熱面積，盡可能提供每小時需要吸收的熱量；

12）如用戶要對老設備改造，如反應釜屬壓力容器，必須要經過當地安檢部門檢測合格后才能使用；對老反應釜改造需要提供原安裝平臺“#”字槽空間尺寸、距離地面高度；

遠紅外反應釜結構示意圖

該型號加熱裝置為密閉型加熱、適用于對各類反應釜，搪瓷釜，蒸餾釜，精餾釜，聚合釜等非標容器的外部加熱，具有加熱面 積大，安裝操作檢修簡便，使用壽命長，熱損耗小，節能效果顯著、安全可靠、可根據容器的外形尺寸，物料工藝要求、物料特性、 所處環境等具體要求進行設計加工，也可根據物料液位變化，進行分段設計制造，具有用空氣降溫功能。
