PLC+DP+觸摸屏多功能型遠程溫度控制柜

產品概述

SZ-WKG系列智能型溫度控制柜是目前自動化程度高，先進的溫度控制系統，選用國內先進的儀器儀表、控制模塊等作為 控制系統的主要元件；具備自動檢測，記錄、打印，數據提取，數據存儲，信號接收，信號輸出，超壓報警，過流保護，數據編程，PID 可調功能，可通過485通訊與用戶DCS遠程連鎖控制，也可通過PLC+DP傳輸與DCS形成遠程連鎖控制，可就地/遠程轉換，也可通過PLC+DP傳輸與DCS形成遠程連鎖控制，可就地/遠程轉換，也可 通過"以太網"遠程控制，完全能夠滿足廣大用戶的生產工藝要求。

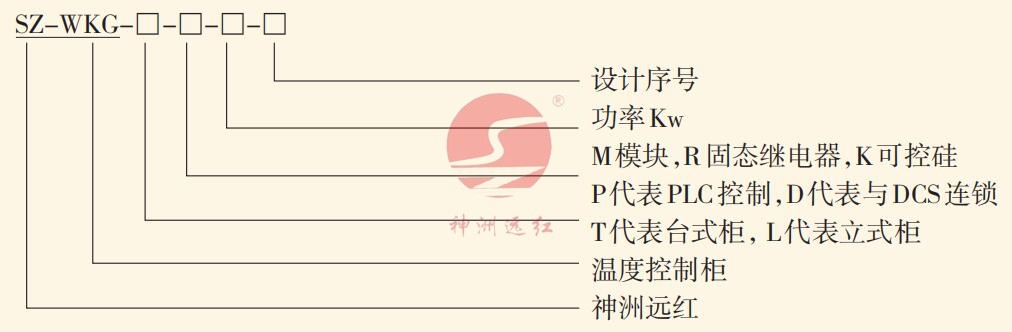

型號定義

技術參數

1、可調節范圍：碳化硅輻射加熱0~480℃，高鋁輻射加熱0~700℃。

2、測量精度：0.2%FS±1d（在自整定狀態下針對反應釜升溫）；

3、調節方式：PID調節參數自整定，調功，調壓，手動/自動；

4、設備工作電壓：AC 220V±10 50HZ±1；

5、輸出規格：

1）、驅動可控硅（模塊），驅動脈沖****輸出3V/200mA，50μS；

2）、驅動固態繼電器，觸電****輸出電壓15VDC/50mA；

3）、驅動交流接觸器，觸電****驅動能力220VAC/0.5A；

4）、線性電流輸出：0-10mA或者4-20mA（可定義）；

5）、線性電壓輸出：0-5V或者1-5V（可定義）；

6、可驅動固態繼電器、可控硅、模塊、交流接觸器

7、輸入信號：

1）、熱電偶K、S、B、E，線性電流0-10mA、4-20mA

2）、熱電阻Pt100，Cu50；

3）、可接收DCS輸出的4-20mA或者1-5V信號；

8、測量范圍：K（0-1200℃），S（0-1600℃），B（300-1700℃），E（0-600℃），Pt100（0-500℃）；

9、通訊協議：ModBus RTU或其它協議（另注）；

10、工作環境：環境溫度≤40℃,；濕度≤85%（無露珠）；無強磁；無強烈振動；無腐蝕；無污染；非易燃易爆場合；

11、立式三相四線制輸出每相****功率≤50Kw；

12、臺式溫控柜****控制輸出功率≤42Kw；
